Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу

Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки

Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно на практике испытать эти рекомендации:

  • вырезать из металлического листа 3 полосы шириной 45 мм, и длиной равной 110, 260 и 510 (мм.);
  • подготовить прямоугольные железные пластинки;
  • приварить 1 лист на основание;
  • 2 стальной лист сваривают с меньшей стороной;
  • соединяют сваркой шайбы;
  • прикладывают гайки к подвижной детали.
  • ножку стержня устанавливают в параллельном положении;
  • сварку первого стального прямоугольника выполняют к наружной стороне;
  • передвижную часть фиксируют внутри устройства с торцов;
  • шайбы приваривают к стержню.

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

Что можно сделать из электропилы

Поскольку для распиловки бревен на бруски и доски всегда нужны режущая оснастка, в заводских пилорамах применяют реечные (ленточные) и дисковые пилы. Естественно, для строительства небольшого дома или изготовления нескольких кубов досок нецелесообразно и дорого приобретать такой станок. Лучшей альтернативой ему может стать самодельная конструкция на основе цепной электропилы.

Ее потенциала вполне хватит для удовлетворения небольших потребностей частных застройщиков, да и просто обычных домашних мастеров, которым не по карману готовый пиломатериал. Электропила здесь выступает основным устройством, сочетающим в себе универсальную механическую подачу режущего инструмента, электропривод. Цепная пилорама наилучшим образом, в отличие от дисковой пилы, подходит для продольной раскряжёвки и распиловки бревен, так как имеет:

  • грубый рез, достаточный для эффективного выброса опила;
  • емко скомпонованную электромеханическую подачу режущего инструмента (цепи);
  • относительно низкую стоимость.

Самодельная трубная струбцина

Данный вариант отлично подойдет для зажима больших заготовок — к примеру, чтобы склеить щиты из брусков и досок. Как вы уже поняли, мы будем делать трубную струбцину своими руками.

Самоделка состоит из направляющей, изготовленной из трубы, упора для заготовок, который можно перемещать вдоль трубы, и винта с прижимом. Соответственно, нам потребуются следующие материалы:

  • круглая труба (для водопровода, d — 25 мм);
  • резьбовая шпилька;
  • удлиненные муфты;
  • стальной уголок;
  • головка от рулевой тяги;
  • квадратный пруток.

Cоветуем: Удобная металлическая подставка для электропаяльника

Рассмотрим пошаговый процесс изготовления струбцины. Сначала надо будет сделать подвижный прижим.

Для этого потребуется металлический уголок 40х60 мм (отрезаем заготовку длиной 5 см). От рулевой тяги авто необходимо отрезать головку. Привариваем ее к широкой полке уголка.

Ко второй полке уголка (которая 40 мм) надо приварить подготовленную втулку. К головке привариваем резьбовую шпильку.

Надеваем прижим на направляющую из круглой трубы. На резьбовую шпильку накручиваем удлиненную муфту.

Затем устанавливаем еще одну втулку, а между ней и удлиненной гайкой вставляем квадратный пруток, и обвариваем. Зачистить сварные швы можно с помощью лепесткового круга для УШМ.

Для вращения ходового винта трубной струбцины можно использовать как самый обычный гаечный ключ, так и ключ-трещотку с торцевой головкой, и даже шуруповерт.

На резьбовую шпильку навинчиваем вторую удлиненную муфту, а в нее вкручиваем болт, который и будем крутить с помощью ключа-трещотки или шуруповерта. Но можно и обычный вороток сделать, и не париться.

К втулке, которая находится на конце направляющей, привариваем отрезок квадратной профтрубы размером 30х30 мм (длина — 80 мм). Саму втулку надо прихватить сваркой к направляющей.

Далее из металлического уголка, втулки из толстостенной круглой трубы и квадратного профиля необходимо будет сварить упор для заготовок, который также надевается на направляющую.

Для фиксации упорного элемента в нужном месте на направляющей, во втулке надо будет дополнительно просверлить отверстия под фиксирующие болты.

Как сделать струбцину своими руками, можно увидеть в пошаговом мастер-классе — в авторском видеоролике ниже. Данная идея принадлежит автору YouTube канала Mr.Vereshchak.

Из основных преимуществ самодельного приспособления стоит отметить простоту сборки (потребуется изготовить только два элемента: прижим и упор) и низкие затраты на изготовление.

Причем качество самодельной струбцины ничем не хуже, чем у слесарных трубных струбцин, изготовленных на производстве.

Считаю, что это отличный вариант для домашней мастерской. Можно даже на заказ делать, благо что все необходимые материалы всегда можно найти и купить за копейки на металлоприемке.

Популярные статьи  Танк из пластилина: пошаговая инструкция лепки с простыми схемами работы. Мастер-класс для детей по созданию танка своими руками + фото-обзоры

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Инструменты для изготовления струбцины любого типа

1 вариант

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Начнем:

  • Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

    1-этап

    2-этап

    3-этап

    4-этап

    5-этап

  • Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

    6-этап

    7-этап

  • Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

    8-этап

    9-этап

  • Нарезаем резьбу в стержне, затем конструируем плечо.

    10-этап

    11-этап

  • Финишным этапом будет изготовление ручек и панелей на челюсти.

    12-этап

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

  • Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
  • Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
  • Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
  • У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
  • Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
  • У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
  • У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
  • Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
  • Плавность работы обеспечивает механизм натяжения.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Самостоятельная сборка дискового агрегата

Работа начинается с приобретения необходимых частей, узлов и комплектующих. Затем можно приступать к сборке каркаса. В дело идут металлические трубы и высокопрочные направляющие, которые крепятся при помощи сварки. На следующем этапе производится сборка каретки.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Для вращения металлического диска требуется мощный двигатель, поэтому в большинстве случаев используется бензиновый вариант. Рабочие элементы агрегата соединяются с двигателем через специальные отверстия.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Обычно это происходит при помощи цепной передачи, но в этом случае пилорама не сможет работать непрерывно в течение долгого времени — будет постоянно перегреваться привод.

Быстро вращающийся диск пилы представляет собой источник повышенной опасности, поэтому при монтаже следует учесть все риски и соблюсти все условия техники безопасности.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Струбцина в виде прищепки

Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.

Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.

Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал.
Далее склеиваете имеющиеся заготовки.

По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Популярные статьи  Прыгающая лягушка из бумаги

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Сварка тонкого металла в аргоне.

Сварка аргоном деталей из тонкой нержавейки очень часто происходит именно данным способом сварки. Инертный газ – аргон обеспечивает высокую степень защиты.

Для выполнения сварки также, как и в предыдущих методах производим подготовку оборудования:

  1. Проверить целостность электрических кабелей.
  2. Подключить газовое оборудование к сварочному аппарату.
  3. Подсоединить горелку и кабель массы к аппарату.
  4. Включить сварочный аппарат.
  5. Настроить режим.
  6. Произвести продувку газовой магистрали.

Настройка сварочного инвертора для сварки в аргоне.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Для аргонодуговой сварки тонкого металла используется – прямая полярность.

После настройки параметров сварки переходим к самой технологии. Как и в предыдущий способах, сварочный ток настраиваем на отдельной заготовке. Взяв данные из таблиц за основу. Также производится настройка расхода газа. Стоит учитывать если процесс будет производиться при ветре необходимо использовать сопло с большим диаметром, а также увеличить расход газа. Горелку при этом приближать как можно ближе к сварочной ванне.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Подготовка к сварке:

  1. Сварочная проволока должна быть зачищена от ржавчины и прокалена 1.5-2 часа при температуре от 150 до 280 °С.
  2. Кромки изделия должны быть зачищены на 20-30 мм от стыка до металлического блеска и обезжирены.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Как сделать напорный пескоструйный аппарат

Шаг 1: Необходимо снять сопло старого баллона с пропаном. Следует убедиться, что в баке не осталось паров, которые могут быть вредными. После делается заливочное отверстие – в верхней части просверливается отверстие и крепится подъемная крышка.

Шаг 2: теперь надо посверлить отверстие в нижней части бака и еще одно отверстие на верхней стороне бака. Следует сделать то же самое для другой трубы, чтобы получить две 3-дюймовые резьбовые стальные трубы. После приварить трубы ко дну и бокам резервуара.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Шаг 3: привинчивается смесительный клапан к концу нижней трубы. Прикручивается Т-образный соединитель в нижней части смесительного клапана.

Шаг 4: крепится 4-х канальный фитинг с внутренней резьбой к стальной резьбовой трубе на верхней стороне резервуара. Затем сверху привинчивается манометр, регулятор давления сбоку и предохранительный клапан снизу. Присоединяется водоотделитель к регулятору давления.

Популярные статьи  Тюльпаны из гофрированной бумаги

Шаг 5: прикручивается штуцер с внутренней резьбой из водоотделителя и предохранительный клапан для регулирования подачи воздуха из компрессора на другой конец. Подсоединяется труба от воздушного компрессора к предохранительному клапану. Присоединяется труба от воздушного компрессора к предохранительному клапану.

Шаг 6: Резьбовая труба прикручивается снизу предохранительного клапана, который прикреплен к 4-стороннему фитингу. Отрезается он прямо в основании от баллона с пропаном, а после привинчивается на конце коленчатый фитинг с внутренней резьбой. Теперь следует измерить и отрезать небольшой кусок трубы и прикрепить его к Т-образному соединителю. Стыки привариваются.

Шаг 7: Резиновый шланг подсоединяется к другому концу Т-образного соединителя внизу и фиксирует сопло сверху с помощью трубного фитинга. Давление в резервуаре позволяет абразивной среде смешиваться с воздухом. Среда теперь нагнетается в смесительную камеру.

Таким же образом можно сделать пескоструйный аппарат своими руками из огнетушителя.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Самостоятельное изготовление струбцина

Качественные струбцины можно сделать своими руками, используя ряд подручных материалов. Инструментарий сегодня стоит достаточно дорого, что и определяет популярность самостоятельной работы. Для создания струбцины в домашних условиях понадобится следующий набор инструментов:

  1. Верстак.
  2. Классические тиски.
  3. Молотки.
  4. Метчики для нарезания резьбы винта.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

  1. На одном конце полоски, выполненной из стали, сверлят отверстие. Также нарезают резьбу по метке М8.
  2. На ту же точку приваривают гайку с аналогичной резьбой.
  3. Металлическую ленту сгибают в форме буквы П.
  4. В отверстие с резьбой вворачивается прочный болт.
  5. На болт насаживается вороток, а на оборотной стороне располагают упорную площадку. Лучше сделать подобную площадку вращающейся для удобства будущей работы.

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Струбцина слесаря, инструкция по изготовлению

Очень часто случается так, что слесарю приходится работать в помещении неподготовленном, где совершенно нет оборудования. В таком случае работать адекватно невозможно, ведь деталь не закреплена. В таком случае разумно будет изготовить струбцину для слесаря, например, даже из профильной трубы.

Данной изделие не требует серьезных навыков от вас, потому как очень проста в своем устройстве. В качестве основного материала для произодвства может использоваться как деревянные обрезки, так металл и труба.

Было бы отлично, если бы у вас также был аппарат для сварки, главное следуйте инструкции и соблюдайте технику безопасности. К счастью, данную инструкцию легко запомнить, и вопрос «как сделать струбцину из металла?» не будет вызывать у вас негативных эмоций.

Далее мы изучим вариант изготовления, в котором главный материал — дерево. Все размеры зависят от ваших пожеланий.

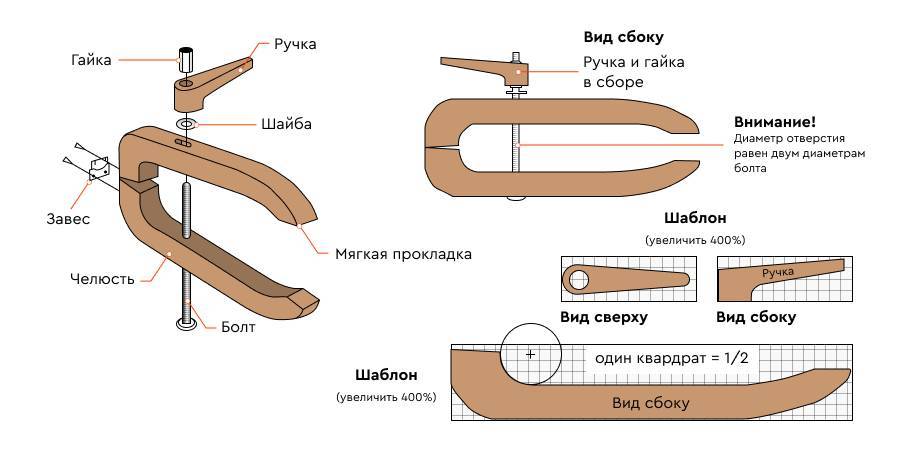

  1. Для начала с чертежей перенести изображение на заготовку.
  2. Затем изображение накладывается на основной материал.
  3. Вырезаете обозначенные детали любым удобным инструментом и зачищаете грани от сколов и торчащих волокон.
  4. По центру отмечаете место, где будете сверлить отверстия для фиксирующего винта.
  5. Подготовьте рукоятку, на которой будет крепиться болт. Размер его должен быть таким, чтобы вам было удобно регулировать его с помощью ключей. Обработайте болт и прикрепите его с помощью любого удобного клеевого состава или смеси.
  6. Детали складываются в финальный вариант. Дополнительно обработайте деревянные части струбцины с помощью наждачной бумаги и, если хотите, покройте морилкой, чтобы древесина лучше сохранилась.

Струбцина и сама может отличаться. Так, например, вы можете изготовить угловую струбцину своими руками.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Как связать снуд — ТОП-160 фото вариантов изделия. Мастер-класс для начинающих с простыми вязальными схемами работы своими руками
