Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

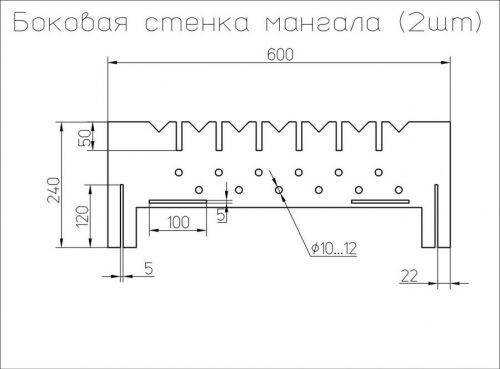

1. Стенки боковые – 2 штуки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

2. Стенки торцевые – 2 штуки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

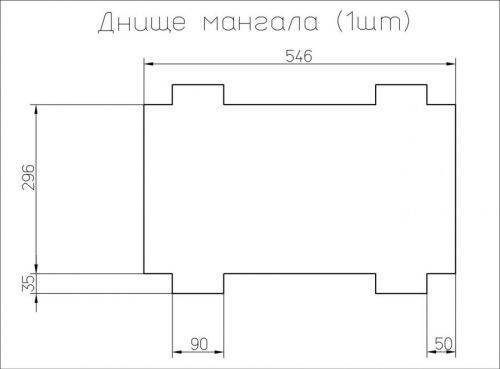

3. Днище мангала – 1 штука.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

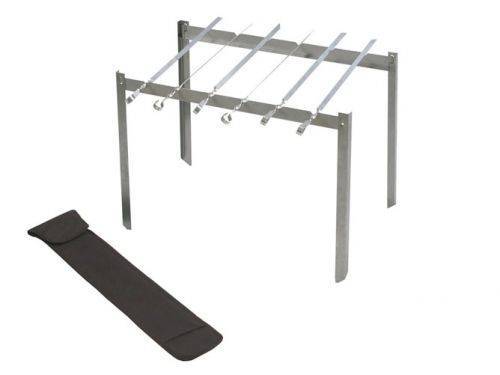

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Ножки и схема сборки

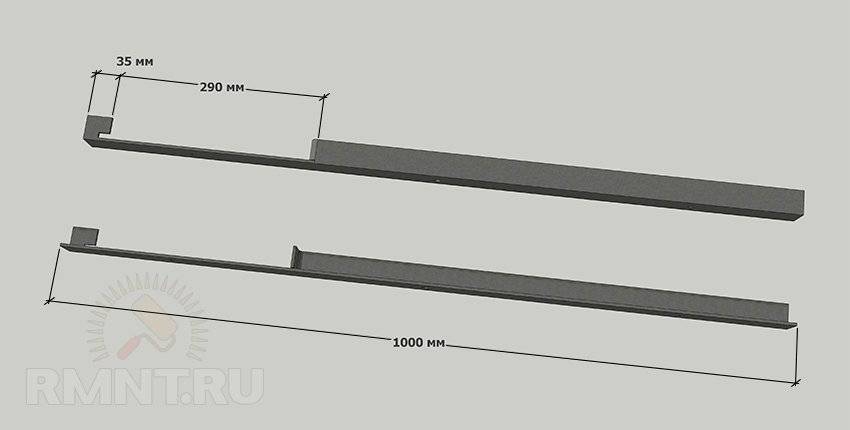

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.

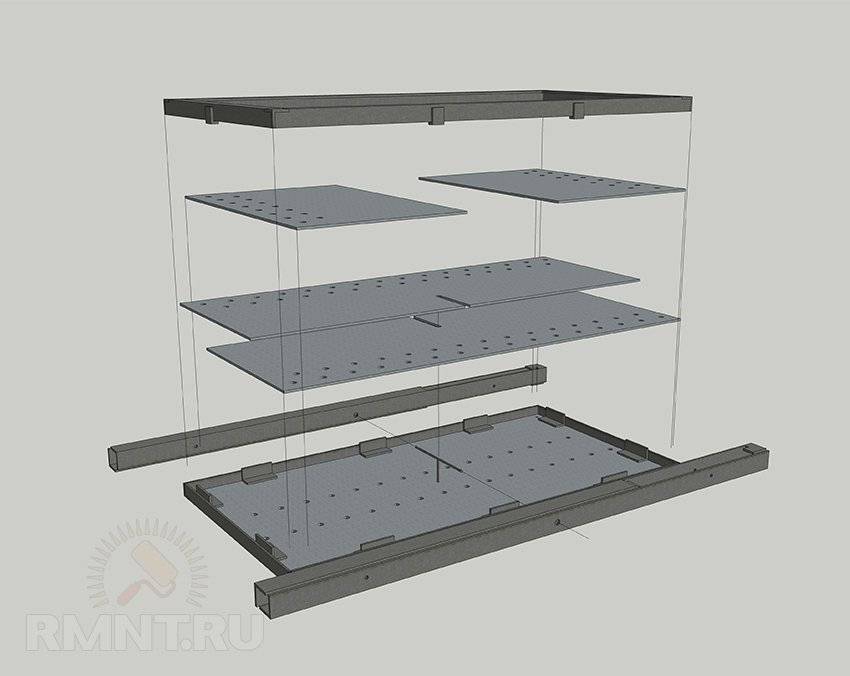

Собирается мангал так:

  1. В нижнюю рамку вкладываем дно.
  2. Устанавливаем стенки (короткие накрывают длинные).
  3. Вставляем верхнюю рамку зацепами за стенки мангала.
  4. Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.

После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.

Как сделать мангал с крышей своими руками

После сбора нужных материалов и приспособлений, можно переходить к изготовлению мангала с крышей. Пошаговая инструкция изготовления закрытого агрегата:

  • Первое с чего стоит начать – это жаровня. Ее длина должна быть от 80 до 120 см, ширина – от 25 до 30 см, а высота 20- 22 см. Металл берите не толще 3 мм. Также нельзя забывать про расстояние между стержнями и углями, минимум 12–15 см.
  • После того как кровельного типа железо будет разделено на пластины в соответствии с размерами, их совмещают друг с другом. Низ жаровни должен быть иметь дырочки, которые будут пропускать воздух. Завершающий штрих – это создание ножек жаровни из металлических пластинок.
  • Крыша для мангала монтируется на четыре вертикальные стойки,  совмещенные между собой горизонтальными перегородками. Детали крыши соединяйте более жестко, и конструкция долго продержится.
Популярные статьи  Как сделать снеговика своими руками: обзоры лучших способов создания снеговика. Простые схемы работы и пошаговый мастер-класс для детей (130 фото)

Также важно, чтобы крыша была больше жаровни в плане размера. Крайняя кровельная часть должна быть на 0,5–0,8 м дальше, чем жаровня

Высота крыши подбирается исходя из роста тех, кто будет пользоваться агрегатом. Крыша не должна мешать вам, она должна быть чуть выше вас.

После завершения работы, можно покрыть детали из метала грунтовкой, а потом лакокрасочными материалами. Причем для покраски лучше взять специальную эмаль, обладающую термической стойкостью. Также самодельный гриль можно украсить уже готовыми коваными компонентами.

Полезные советы для начинающих

Рекомендации для начинающих:

  • Чтобы смастерить мангал для дачи, нужно предварительно собрать все подручные приспособления и материалы, иначе работа затянется надолго.  Не стоит использовать дерево и поликарбонат. Не экономте на материалах, иначе мангал через несколько месяцев уже будет непригоден.
  • Покрасить мангал нужно, но далеко не для эстетического удовольствия, а для увеличения срока его службы. Безусловно, необходимо применять термостойкую краску.
  • Если вы собираетесь изготовить мангал с крышей, то лучше в качестве опорных конструкций и ножек использовать одни и те же стойки.

Не забывайте про общие рекомендации связанные с мангалом, и тогда ваши пикники будут проходить отлично.

Уход и эксплуатация

Если вы сделали мангал с навесом своими руками, то с уходом все просто, выполняйте следующее:

После эксплуатации, всегда очищайте щеткой из стали решетку гриля от золы и кусков еды.
Когда решетка станет холодной, ее нужно обработать подсолнечным маслом, чтобы защитить ее от ржавчины.
После готовки убирайте сгоревшие угли

Это важно, чтобы запахи мясной продукции не проникали в овощи или рыбу, к примеру.. Эти простейшие рекомендации позволят грилю служить  долго, не теряя своей красоты.
Теперь подробнее об эксплуатации мангала с крышей своими руками из металла:

Эти простейшие рекомендации позволят грилю служить  долго, не теряя своей красоты.
Теперь подробнее об эксплуатации мангала с крышей своими руками из металла:

  • Гриль-решетка не должна быть холодной. Ее нужно нагревать в течение двадцати минут перед раскладыванием продукции.
  • Для приготовления разнообразных блюд необходима разная температура, регулировать ее можно, отодвигая угли из стороны в сторону. На горячей стороне надо готовить мясные изделия, а на более прохладной – овощную продукцию и рыбу.
  • Не стоит постоянно переворачивать продукты. Для нормальной прожарки мясных изделий на решетке нужно 10 минут.
  • Чтобы блюда пахли вкуснее, на горячие угли стоит положить пару веток фруктовых деревьев, замоченных в воде.
  • Для готовки на мангале идеально подойдут красные угли с легким пепельным налетом.
  • Перед трапезой, стоит оставить продукты на пару минут, так сок быстрее впитается и правильно распределиться.

Сделать своими руками мангал с навесом – означает обзавестись полезным агрегатом, он обеспечит все семейство вкусными и горячими блюдами, приготовленными на углях. Наличие крыши защищает кулинара и продукцию от различных осадков. Также, искусно созданная и украшенная мангальная зона своими руками из металла станет восхитительным элементом декора загородного участка.

Если вы не готовы тратить время на самостоятельное изготовление, вы можете купить готовый мангал в магазине. Перед покупкой стоит проконсультироваться со специалистом по поводу конкретной модели жаровни.

Виды и конструкции

Есть множество видов уличных мангалов с крышей. В первую очередь эти очаги делятся по способу установки.

Стационарные

Как становится понятно из названия, стационарные мангалы устанавливаются в одном месте и сдвинуть их очень сложно. Чаще всего стационарные мангалы делаются кирпичными и с фундаментом.

Среди таких жарочных очагов выделяют следующие виды:

  • мангал с барбекю;
  • мангал-беседка;
  • с казаном;
  • со столом;
  • с печкой.

Разборные мангалы с крышей

Их можно переносить. Хотя это все равно не слишком удобно, так как даже в разобранном виде модели получаются слишком громоздкими. Изготавливают такие мангалы чаще всего из металла.

По функциональным возможностям мангалы также делятся на несколько видов.

  • Простые мангалы с крышей позволяют без лишних проблем приготовить обычный шашлык или рыбу с дымком. Функции даже такого мангала можно расширить, например, установить вертел, чтобы коптить мясо.
  • Профессиональные мангалы оснащены жарочной зоной, коптильней и столом. В некоторых современных моделях есть еще и компактная варочная печь с трубой.

На самом деле выбор мангала в первую очередь зависит от того, где будет установлена его конструкция и какие блюда будут на нем готовиться. Есть более закрытые модели, есть со стеклянной крышей, с рукомойником и другими дополнительными или оригинальными элементами. Различные виды садовых мангалов способны не только избавить от дыма, защитить от непогоды, но и преобразить весь дачный участок.

Кашпо для цветов

Комнатные цветы в красивых кашпо, это уникальная возможность украсить и разнообразить интерьер дома. Цветы, кроме красоты, еще и озонируют воздух в помещении. Как сделать кашпо для цветов, знают многие садоводы. Ведь это их прерогатива украшать любимые цветы красивыми вазонами.

Для таких изделий подходит, как специальный материал, так и бросовый, подручный. Не стоит стремиться выбрасывать быстрее отходы стройматериала, оставшиеся после ремонта. Их всегда можно пустить в дело. Прекрасная идея: изготовить кашпо для цветов.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Веранды и балконы становятся зимними садами, если на них установить отопление. Круглый год любые цветы, даже самые экзотические будут радовать своим благоуханием и яркими красками.

Цветочные кашпо создают из кожи, ткани, веревочек и пряжи. Пластиковая посуда также идет в дело. А как необычно смотрятся цементные кашпо. Их можно красить в любые цвета, а можно, оставить серыми. В сочетании с яркими красками цветов, они тоже будут прекрасно смотреться.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

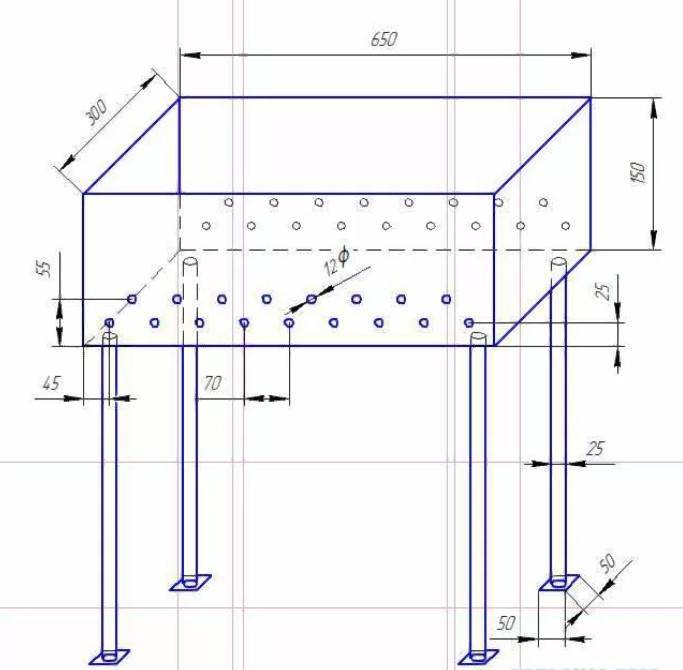

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

  • разработка чертежей;
  • подбор материалов;
  • порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний. Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Популярные статьи  Легкие рисунки гуашью — ТОП-160 фото и пошаговая инструкция рисования гуашью. Лучшие обзоры легких рисунков для начинающих

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

  • ее с диаметром 1 мм;
  • сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

  • арматуру;
  • трубу;
  • профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

  • днище;
  • боковые стенки;
  • опорная конструкция;
  • прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

  • проволока из металла;
  • арматура;
  • жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

  • вырезается днище и полоски по его периметру;
  • в боковой полосе делают два отверстия для проволоки или арматуры;
  • на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
  • петли приваривают с боковых сторон и вырезают стенки на нужную длину;
  • делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
  • по бокам защелка-замок на одинаковом расстоянии;
  • вырезаются торцы и привариваются по их краям болты;
  • снаружи стенок по бокам устанавливается подгинаются;
  • изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.

Вазоны из покрышек

Мрачные шины редко вписываются в дизайн сада. Но реально задекорировать их до неузнаваемости. Например, имитировать кирпичную кладку.

Декоративный кашпо-колодец строится из шин, бруса и металлочерепицы

Неповторимые вазоны из шин делаются быстро.

Пошаговая инструкция:

  1. На боковой поверхности покрышки мелом нанесите линию надреза.
  2. Надрежьте шину ножом по размеченной линии.
  3. Переверните покрышку, придавите ногой внутреннюю часть, возьмитесь за край и тяните вверх и на себя.

При резке ножом лезвие стоит протереть солидолом или машинным маслом для лучшего скольжения

Покройте резину грунтовкой и нанесите рисунок.

Для уличного вазона используются масляные или акриловые краски

Для полной маскировки наложите на шину сетку, затем густой цементный раствор с песком и наклейте плитку.

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи

Обложенный плиткой или галькой вазон из покрышки выглядит очень стильно

Фотогалерея: оформление вазонов из покрышек

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи
Нарисуйте на покрышке пейзаж и посадите хосты Яркий вазон в виде попугая украсит неприглядное место Очень нарядно смотрятся вазоны в виде чашек Вазон из покрышки в виде чайника поместите в обеденную зону Вазон из покрышки в зелёных тонах органично вписывается в любой ландшафт Вазон из покрышки в виде кубка подойдёт для ампельных растений

Своими руками

Мы расскажем, как самостоятельно сделать мангал с вторым дном. Предлагаем вам несколько вариантов. На каком остановиться, решать вам.

Для кирпичного

Постройка кирпичного мангала со вторым дном или без принципиально не отличается. И для знакомства с технологией постройки мангалов из кирпича мы приглашаем вас в статьи на эту тему:

  • Мангал из кирпича — как сделать своими руками
  • Делаем простой мангал из кирпича на даче
  • Как сделать круглый мангал

Тут же коснёмся только второго дна.

На фото жаровня без колосника. Мы специально рассматриваем простейшие варианты, так нагляднее видны элементы.

Тут второе дно есть.

Получается 3 уровня:

  • Зона шампуров;
  • Колосник;
  • Поддувало.

Удобно расстояния между уровнями брать кратными ряду кирпичной кладки.

На второе дно для кирпичного мангала лучше взять чугунный литой колосник для печей.

Зольником может служить металлический задвигаемый поддон или кирпичная площадка.

Открытый зольник хуже: порывы ветра могут поднять золу в воздух, что неприятно.

Для мангала из металла

Для того чтобы сделать своими руками мангал с двойным дном вам понадобятся материалы, инструменты и ваши умелые руки.

Материалы:

  • Стальной лист 2-3 мм. Уже при толщине 4 мм резка металла будет сложнее, хотя мангал будет долговечнее.
  • Квадратный пруток, для обвязки мангала по периметру.
  • Трубы или уголки для подставки.
  • Фанера.
  • Термокраска и пропитка для дерева.

Инструменты:

  • Болгарка с отрезными, зачистными дисками и щетками. Защитные очки.
  • Сварочный аппарат, молоточек, кордщётка. Электроды 3 мм. Маска или щиток сварщика и подобающая одежда.
  • Дрель и свёрла (как обычные, так и ступенчатое).
  • Кисточка, валик.
  1. Начинаем с разметки стального листа. Помним, что разметку лучше лишний раз перепроверить, чем искать другой лист.
  2. Болгаркой режем по линиям. Берегите глаза: не забудьте про щиток или очки.
  3. Собираем сваркой части мангала. Сварочная маска или щиток – обязательны. Одежда из синтетики очень не рекомендуется.
  4. Швы обстучать и зачистить от окалины. Берегите глаза.
  5. Колосник (второе дно) должен быть чуть меньше внутренних габаритов мангала, чтобы легко вставляться внутрь.
  6. Много отверстий сделают стальной лист колосником.
  7. Привариваем крепления второго дна. Можно сделать из любого лома, что у вас есть. Тут использованы уголки.
  8. Поверху делаем обвязку квадратным прутком. Это сделает мангал более надежным. Также делаем прорези для шампуров с шагом 8-10 см. И снизу в боковинах делаем отверстия для воздуха. Эти отверстия большие и будет удобнее пользоваться ступенчатым сверлом, но можно и обычным.
  9. Тонкий лист двойного дна крепится болтами (если это не сделать, его покоробит). Для толстого колосника какое-то крепление – лишнее. Он просто вкладывается внутрь и засыпается сверху углём. Для чистки рекомендуем наварить удобные ручки или сделать крючки, чтобы доставать второе дно за отверстия.
  10. Делаем подставку: привариваем ножки и перемычки.
  11. Ручки можно сделать из гнутого прутка, а можно собрать из шпилек и гаек.
  12. Привариваем ручки.
  13. Мангал удобно дополнить полочками. Столешницей будет фанера.
  14. Металл покрываем термокраской, а дерево пропиткой.
Популярные статьи  Срисовки: мастер-класс по созданию простых и сложных рисунков своими руками с поэтапными схемами для начинающих + фото-примеры оригинальных работ

Разборный

Этот вариант разборный. И условно сделанный своими руками: все детали раскраиваются на станке лазерной резки, что даст и точность, и качество среза, не требующее дополнительной обработки.

Для мангала используется сталь 3 мм.

Из инструментов потребуется дрель и свёрла по металлу.

Чертежи (и для станка тоже) можно скачать.

Сборка

Мангал собирается так:

  • Оба дна (колосник сверху) вставляются в короткие стенки.
  • Длинные стенки вставляются в пазы коротких.
  • Мангал собран.

Для чистки достаточно убрать одну из длинных стенок и наклонить мангал.

Что делать если мангал уже есть, а плюсы двойного дна вам по душе?

Очень хорошо, когда глубина мангала позволит вставить двойное дно. Между вторым дном и верхом должно быть 22 — 25 см, придется «надстроить борта», если меньше.

Мастер класс по изготовлению своими руками

Процесс изготовления мангала своими руками не представляет особой сложности. С работой справятся и новички, и даже женщины при наличии навыков. Работа состоит из нескольких этапов: выбора материла и инструментов, создания чертежа и непосредственного изготовления изделия.

Материалы и инструменты

Основной материал для создания портативного очага – листовой металл толщиной 2-3 мм. Днище рекомендуется делать толще (5 мм), чтобы оно было прочным. Лучше всего подошла бы нержавеющая сталь, но она не соответствует основным требованиям к металлу: легкость, тугоплавкость, прочность, устойчивость к коррозии и нетоксичность. Также данный материал деформируется в процессе эксплуатации. В качестве ножек можно использовать арматуру (10 мм) длиной не более продольной стороны днища или другие пруты аналогичной толщины.

Необходимые инструменты:

  • электролобзик по металлу;
  • сварочный аппарат;
  • болгарка с кругами по металлу;
  • измерительный инструмент (рулетка);
  • дрель со сверлами по металлу.

Создание чертежа

Перед работой с металлом следует изобразить будущий раскладной мангал в чемодане на бумаге. Для этого нужно начертить каждую деталь с проставлением соответствующих размеров

Важно обратить внимание на следующие моменты:

  1. Днище представляет собой прямоугольник размером 600 х 300 мм с дополнительными полосами по 40-50 мм с каждой из четырех сторон. Последние будут загибаться, образуя боковины.
  2. Продольные стенки – два прямоугольника длиной 600 мм с дополнительными боковинами (10-20 мм), на которых расположены пазы. Последние нужны для торцевых стенок. На одной из широких сторон имеются углубления для шампуров (с расстоянием в 100 мм).
  3. Торцевые стенки – две трапеции или прямоугольника с узкой стороной в 300 мм и широкой, зависящей от угла наклона продольных элементов. По бокам делаются шипы для входа в пазы боковин стенок.

Другие чертежи можно легко найти в интернете, после чего перенести на стальной лист. Делается это следующим образом: согласно размерам, указанным на рисунке, следует начертить на металле соответствующие линии, по которым в дальнейшем будет производиться резка. Необходимо точно соблюдать размеры и не экспериментировать, ведь в итоге детали могут не сойтись друг с другом.

Этапы изготовления

Когда материалы, инструменты и чертежи готовы, самое время перейти к непосредственному изготовлению переносного мангала. Этапы работы:

  1. Чертежи переносятся на листы металла. Вырезаются все детали и сверлом проделываются соответствующие отверстия (в боковинах днища). Пословица «семь раз отмерь — один отрежь» как нельзя лучше применима в изготовлении изделия, ведь испорченные заготовки уже не удастся исправить.
  2. На данном этапе сгибаются четыре боковины днища и по два элемента продольных стенок. После этого детали примеряются.
  3. Продольные стенки соединяются с днищем с помощью приваренных петель. Убираются зазоры между согнутыми боковинами. Снизу привариваются четыре гайки по углам для ввинчивания ножек, на концах которых далее делается резьба подходящего диаметра.
  4. Если все сделано правильно, то уже на этом этапе должен получиться барбекю мангал в чемодане. Для предварительной сборки к днищу прикручиваются ножки, затем расправляются продольные стенки, после чего вставляются торцевые. Мобильный очаг почти готов!

Когда радость от удачной сборки пройдет, стоит подумать о полезных и даже необходимых мелочах, без которых изделие не будет завершенным. Прежде всего, это ручка, которая приваривается к боковине днища. Без нее конструкция – просто складной мангал, ничем не напоминающий чемодан. Также большую пользу принесет фиксатор. При транспортировке боковые стенки неизбежно будут открываться, поэтому их стоит соединить крючком или щеколдой. Для более привлекательного внешнего вида складной мангал можно покрыть аэрозольной краской, выдерживающей температуру до +600 ºС.

Вырезаем дно по чертежуИзготавливаем боковые стенкиСхема сборкиКрепим боковые части ко днуСоединяем с основной конструкцией другие элементыКрепим фиксаторГотово

Фото мангала своими руками

https://youtube.com/watch?v=7_5MwU_6Zcs

Также рекомендуем просмотреть:

  • Мельница своими руками
  • Мотоблок своими руками
  • Калитка своими руками
  • Летний душ своими руками
  • Садовые фигуры своими руками
  • Качели своими руками
  • Туалет на даче своими руками
  • Садовые дорожки своими руками
  • Детская площадка своими руками
  • Веранда своими руками
  • Сарай своими руками
  • Пруд своими руками
  • Грядки своими руками
  • Курятник своими руками
  • Цветник своими руками
  • Септик своими руками
  • Фонтан своими руками
  • Поделки из покрышек своими руками
  • Погреб своими руками
  • Ловушка для мух своими руками
  • Вольер своими руками
  • Бассейн своими руками
  • Навес своими руками
  • Огород своими руками
  • Крыльцо своими руками
  • Тротуарная плитка своими руками
  • Коптильня своими руками
  • Детская кроватка своими руками
  • Бочка своими руками
  • Гамак своими руками
  • Ландшафтный дизайн своими руками
  • Клумбы своими руками
  • Теплица своими руками
  • Альпийская горка своими руками
  • Сделать клетку своими руками
  • Как украсить двор своими руками
  • Полив своими руками
  • Поилка своими руками
  • Бытовка своими руками
  • Удочка своими руками

Преимущества и недостатки

Возможно, некоторым будет просто лень возиться со старой бочкой, когда в продаже уже давно можно найти всевозможные виды мангалов различных конструкций и по вполне доступной цене. Однако у настоящих хозяев руки никогда не опускаются, и хочется найти применение всем ненужным и отслужившим свое вещам, например, пустой металлической бочке. У таких домовитых людей золотые руки и при виде бочки наверняка возникает масса идей, как и куда это все можно приспособить.

Мангал из бочки имеет свои плюсы и минусы. Из преимуществ отметим:

  • возможность приготовления не только шашлыка, но и других блюд на гриле или в металлической посуде;
  • легкость чистки и обслуживания;
  • большое количество одновременно приготовленной еды (например, в мангале из 200-литровой бочки);
  • безопасность и практичность использования;
  • легкость монтажа;
  • доступная стоимость.

К недостаткам можно отнести:

  • возможность коррозии (чтобы избежать этого, сделайте защитный козырек над мангалом);
  • быстрое накаливание, соответственно, нужно быть осторожными и внимательными, чтобы не обжечься;
  • невозможность транспортировки, так как конструкция не является разборной.
Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Мангал своими руками: ТОП-120 фото лучших примеров работ. Мастер-класс изготовления в домашних условиях + простые схемы и чертежи
Поделки из бумаги своими руками: пошаговый мастер-класс, простых и сложных поделок. Красивые аппликации и поделки из бумаги
