Оригинальное соло: коптильня и мангал

Оборудование будет состоять из 2-х частей: дымогенератора и жаровни. Поэтому нужно подготовить два резервуара по 50 и 20 литров. Затем мастер сделает чертеж или зарисовку, на которой отметит расположение отверстий для поддува и дверей. На следующем этапе подготовить инструменты и материалы:

  • дрель;
  • щетку по металлу;
  • болгарку;
  • сварочную установку;
  • строительный уголок или профиль;
  • ручки;
  • 4-6 шт. дверных петель;
  • трубу для дымохода (1,5 метра в длину и 10-12 см в диаметре);
  • решетку из прутьев.

Основные инструменты и материалы в боевой готовности. Теперь можно приступать к созданию коптильни из газового баллона своими руками. Стоит отметить, что инструкция относится к установке для горячего способа копчения. Так, весь процесс делится на несколько основных этапов.

Вырезание металла

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Дымогенератор и сам мангал – это колбы с крышками, поэтому вначале стоит отрезать горловину. Затем первый баллон сделать длиной в 50 см, а второй оставить в первоначальном виде. После этого в каждом из них вырезают:

  • окошко для поддува (10Х10 см, на дне и ближе к краю);
  • крышку по всему периметру резервуара.

В основной емкости мастерить специальные приспособления для шампуров. С каждой стороны (друг напротив друга) формируют:

  • отверстия (12 шт. по 1 см в диаметре);
  • прорезы (глубина – 2 см).

Из строительного уголка изготавливают колесник, высверливая дырочки по всей площади на расстоянии 5 см. Затем его приваривают к центральной зоне установки.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Коптильню из баллона следует соединить с дымоходной трубой и топкой. Для этого в верхней части секции прорезают клапан для дымохода, а в другом нижнем углу – для дымогенератора.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Сварочные работы

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Теперь следует правильно сложить вырезанные детали. Здесь и понадобится сварочный аппарат с электродами на 2-3 мм. Соединяются составные части в такой последовательности:

  • петли под крышки;
  • ручки;
  • уголки (по центру колбы, а также по бокам для решетки);
  • ножки;
  • вытяжная труба.

При этом важно учесть, что к опорам приваривают поперечные балки для устойчивости оборудования. После этого состыкуют основную часть мангала-коптильни из газового баллона с самой топкой

При этом заслонки делают фиксируемого типа, чтобы регулировать горение, циркуляцию дыма и интенсивность тления.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
По такому же принципу к верхней части дымохода крепится пластина, чтобы можно было открывать и закрывать ее.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Необычный макияж

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
После таких пыльных работ, конструкцию приводят в презентабельный вид. Такой необычный «макияж» металлическому сооружению делают в несколько этапов:

  • швы выравнивают при помощи болгарки;
  • всю поверхность зачищают щеткой по металлу, а затем наждачной бумагой;
  • обрабатывают емкость обезжиривающим средством;
  • покрывают термостойким красителем.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

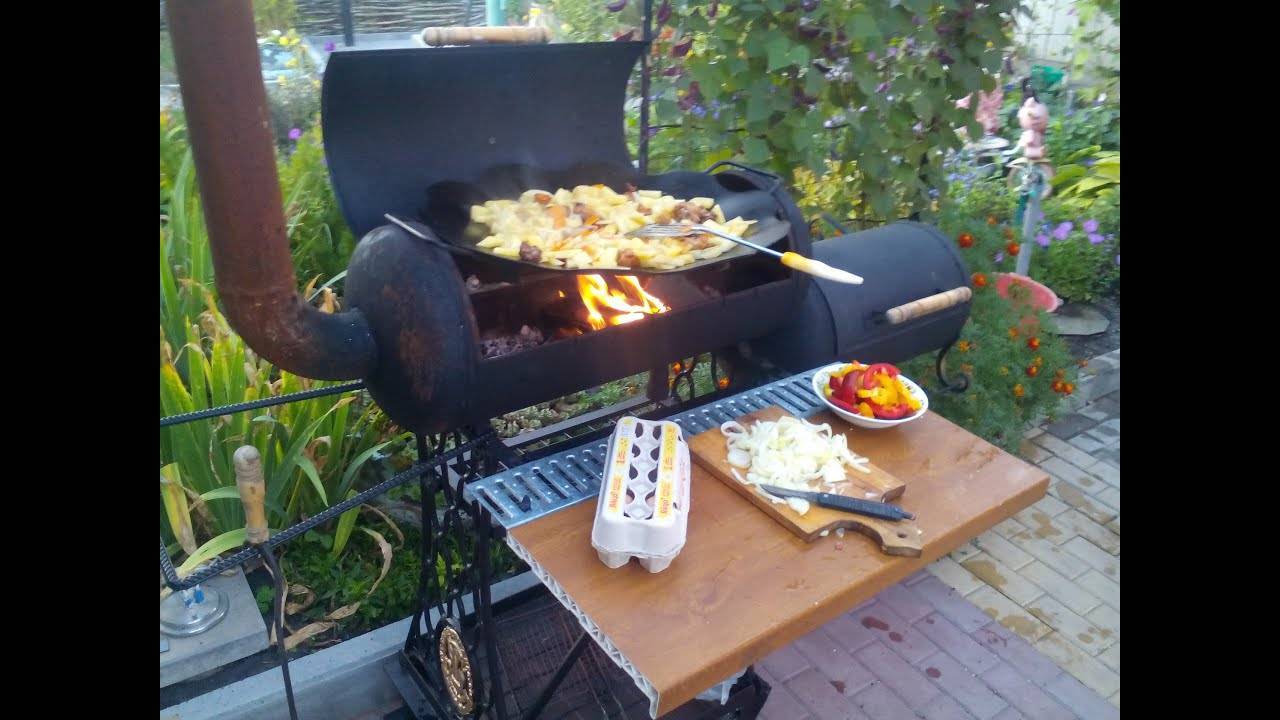

На фото представлена коптильня из газового баллона своими руками, сделанная по приведенной выше инструкции. Некоторые элементы можно выполнить по-другому.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Вместо заслонки многие предпочитают выпиливать полоски (до 5 мм шириной) на днище изделия.

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

  1. Выкрутить вентиля. Отмыть баллоны внутри.
  2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
  3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
  4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
  5. Из второго баллона делается коптильная камера:
  6. Вырезать в стенке дверцу. Установить её на петлях.
  7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
  8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

  1. Дрова горят в печке.
  2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
  3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

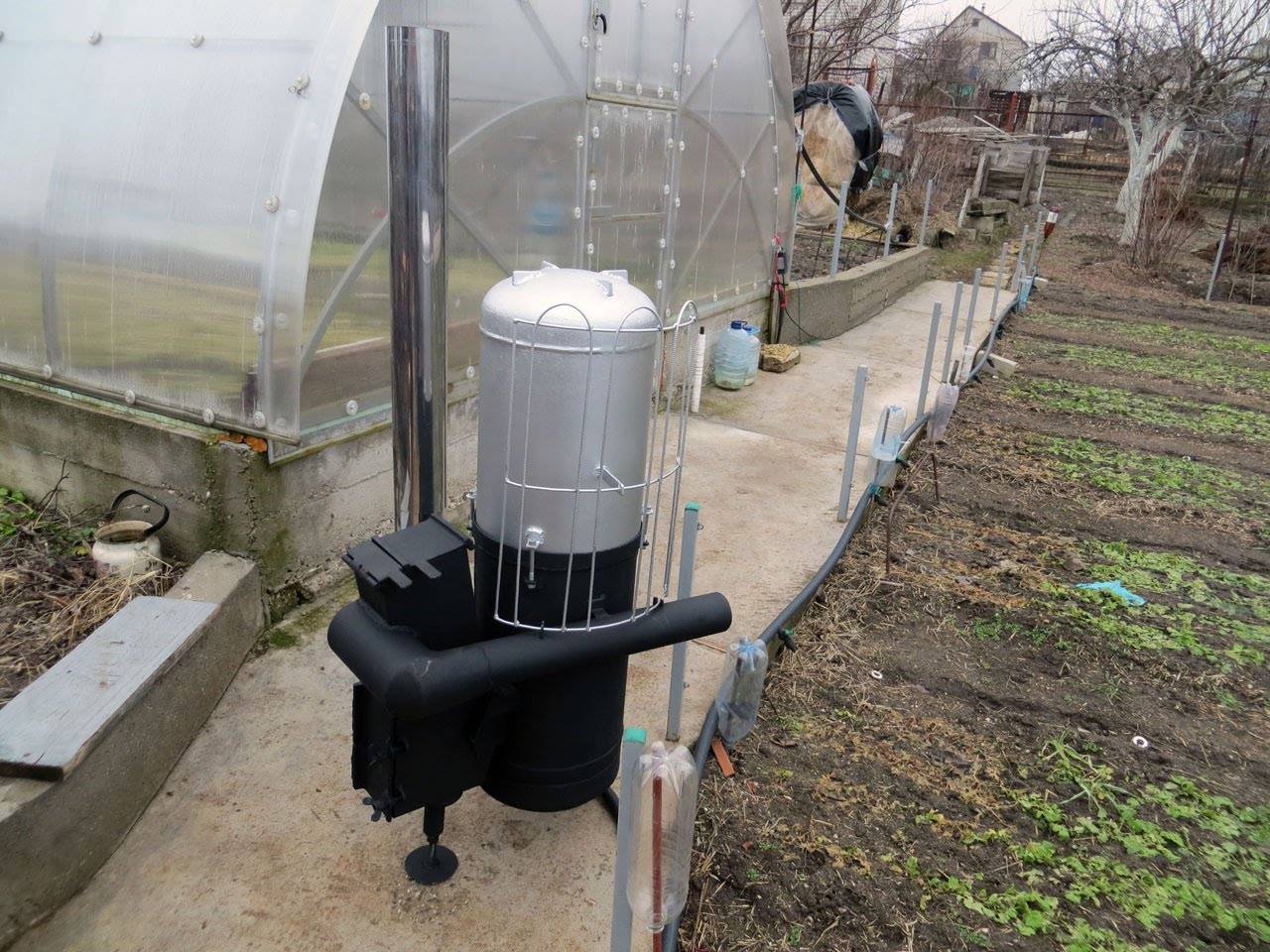

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Схема сборки коптилки холодного копчения из двух баллонов

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Популярные статьи  Поделки из глины — 130 фото оригинальных идей. Пошаговая инструкция, как изготовить красивую поделку из глины своими руками

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

  • Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
  • Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
  • Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
  • Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
  • Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

  • Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
  • Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
  • Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
  • В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Коптильня из подручных средств: инструкции

Благодаря разнообразию предметов коптильное устройство, возможно, смастерить из чего угодно, самое главное знать технологию и процессы, благодаря которым происходит копчение продукта. Зная их можно самому сделать схему и инструкцию для сборки устройства.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Есть несколько основных вариантов, которые пользуются популярностью среди дачников.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Из газовых баллонов

Сделать такую коптильню немного сложновато, хотя будет идеально для тех, у кого завалялся старый баллон на участке.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Все остатки газа сливаются и сжигаются, соблюдая все меры безопасности. Далее его промывают, в стенке делается дверца, с помощью которой будут закладываться продукты. Чтобы дверца открывалась, монтируются петли.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

На дне сосуда находятся металлические полосы, которые удаляются, как и половина днища, путем выпиливания – там будет топка. Из металлических листов делается топка, после чего она крепится к баллону при помощи сварки. И напоследок коптильня прокаливается на огне.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Из бочки

Для работы берется либо деревянная, либо металлическая бочка. Принцип изготовления схож с тем, что был описан выше. Однако так как бочка значительно больше баллона, то и места где коптить то же в разы больше. В этом случае можно использовать и решетки для копчения и крючки.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Бочка идеально подойдет как для холодного, так и горячего копчения. Для первого нужен очаг, который будет служить источником тепла, расположенный непосредственно прямо под бочкой.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Во втором случае емкость ставится в приямок, к которой подходит дымоход. Расстояние между ними обычно два метра в длину.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

В бочке вырезается отверстие, наша дверца. Внизу делается задвижка, которая будет служить регулятором силы горения. В верхней части находится коптильный бак, в котором находятся решетки. Внизу делается топка. В ней будут сжигаться опилки. Сам огонь нужно будет разводить под ней.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Из старого холодильника

Многие из нас не любят выбрасывать ненужную бытовую технику. Мы убираем ее куда-нибудь в гараж или сарайку до лучших времен. Иногда среди таких вещиц может найтись холодильник, который идеально подойдет для коптильни.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Сначала нужно удалить из него все электрические составляющие и другие внутренности. Наверху делается отверстие – крыша, куда будет входить дымоход.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

В основной части холодильника находятся решетки, крючочки и поддон для жирных капель. Помимо этого нужен будет поддон для стружечного и опилочного материала. Монтируется он внизу холодильника.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Из ведра

Для создания коптильного аппарата берется простое, ненужное ведро. В нем монтируются две решеточки расположенные на определенном расстоянии друг от друга. На дно ведерка высыпаются опилочный или стружечный материал.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Вот и все коптильный аппарат готов, закладываем внутрь ингредиенты, накрываем крышкой и отправляем на огонь.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Как видите соорудить коптильное устройство можно из любых ненужных изделий, самое главное усердие и желание ее создать.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающихКоптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Здесь можно взять за основу любой из предложенных вариантов. Ну а после этого стоит опробовать изделие и что-нибудь покоптить.

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

  1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
  2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Популярные статьи  Меч из бумаги — ТОП-120 фото креативных решений создания бумажного меча + простая инструкция и схемы для детей

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

  1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
  2. в него вставляется вентилятор и закрепляется скотчем;
  3. в крышке проделывается отверстие для соединительной трубки;
  4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
  5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

  • глицерин – 15%;
  • спирт – 10%;
  • дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Как удалить газ

Чем новее баллон, тем больше вероятность сохранения в нем газа. Его рекомендуется устранить одним из следующих способов:

  • Заполнение емкости водой через шланг с последующим отливом;
  • Погружение баллона в ванну, наполненную водой;
  • Укладка емкости на дно 1,5-2 метровой ямы с последующим поджиганием фитиля, идущего внутрь непосредственно баллона.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

В последнем случае необходимо соблюсти дистанцию и частично засыпать баллон грунтом, чтобы он при возможном взрыве не взлетел (хотя для такой взрывной силы емкость должна располагать большим объемом газа) а через пару дней не пришлось смотреть видео тематического чрезвычайного происшествия.

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

  1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
  2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне. На этом этапе следует разметить и вырезать:

  1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
  2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
  3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

Как работает коптильня-баллон

В отличие от мангала коптильня требует две емкости. Также приветствуется использование трубы. На выходе конструкция имеет:

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

  • Топку;
  • Камеру копчения;
  • Дымоотвод.

Если камера копчения представляет собой длинный баллон в лежачем состоянии (емкость лежит на ножках), то топка – небольшая емкость, в которой сгорают дрова.

Топка соединяется с камерой копчения посредством трубы, которая передает жар. Соединение происходит через дно камеры копчения. Второй полукруглый конец используется для врезания трубы-дымоотвода. В итоге размеры коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Использование старого холодильника

Не надо спешить сдавать на металлолом отслуживший своё холодильник. Он вполне может быть использован как основа для домашней коптилки.

Рекомендуем прочитать:
  • Живой забор на даче — 150 фото и видео пошаговой инструкции как создать высокий и красивый забор
  • Лучшие цветы для дачи: 155 фото оформления простых и стильных решений по созданию цветов

  • Озеленение участка своими руками — лучшие идеи красивой и функциональной планировки участка. Инструкции, схемы, фото, видео

Популярные статьи  Поделки из шишек для детей

В процессе изготовления будет необходимо:

  • удалить фреон и все внутренности холодильника, оставив только дверку. Она должна закрываться герметично;
  • в верху просверлить отверстие для вывода дыма. Для этой цели можно предусмотреть небольшую дымовую металлическую трубу;
  • смонтировать внизу жёсткий поддон для тления опилок;
  • приварить к стенкам корпуса 3 пары металлических уголков.;
  • на верхние пары опереть решётки для продуктов, на нижнюю — поддон для сбора талого жира;на дно холидильной камеры установить электрическую плитку. При необходимости, для протягивания провода к электросети нужно будет просверлить отверстие.

Изготовление коптильни из газового баллона

Для того чтобы изготовить домашнюю коптильню необходимо:

  1. Баллон для газа, объемом 50 литров.
  2. Четырех миллиметровый лист железа, чтобы организовать топку.
  3. Трубы, из которых изготавливаем колено для дымохода, а также для присоединения к топке.
  4. Трубы небольшого диаметра для изготовления подставки.
  5. Петли для дверцы.
  6. Прутья небольшого диаметра для решетки.

Перед тем как начать вырезать коптильню, необходимо выпустить газ из баллона, а также хорошо промыть его водой, чтобы предотвратить взрыв, от оставшегося в баллоне газа. Избавиться от газа в баллоне можно без проблем, для этого достаточно перевернуть его кверху дном. После необходимо удостовериться, что весь газ вышел. Смажьте мыльной пеной выходной клапан, если мыло все еще пенится, значит, не весь газ вышел.

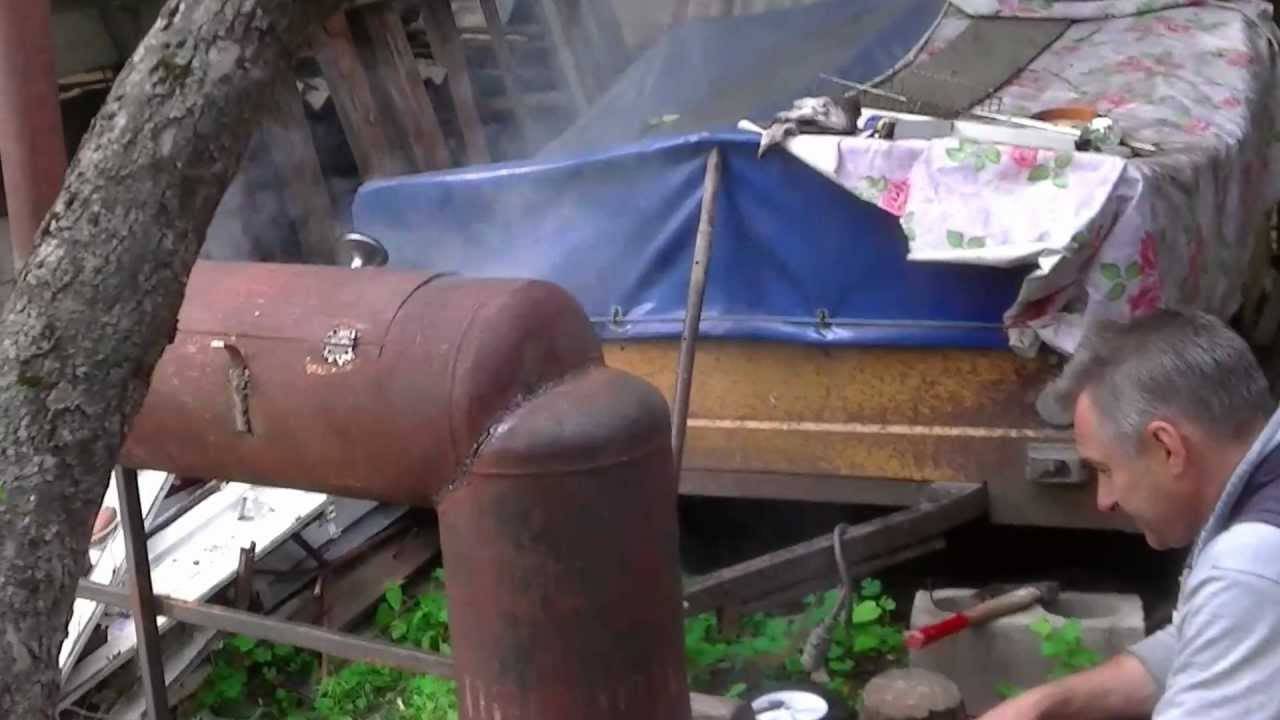

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Преимущества и недостатки изделия

Коптильня из газового баллона может похвастаться следующими достоинствами:

  1. Многофункциональность. На коптильне из баллона можно коптить и жарить практически любой продукт.
  2. Мобильность. Конструкция удобна в транспортировке. Даже при отсутствии колес, коптилку можно переместить в любую точку двора и установить так, чтобы ветер или солнце не мешали.
  3. Высокий срок службы. На производстве конструкция изготавливается из стали марки (Д, 45 и 30 ХГСА). Поэтому коптилка не прогорит и сможет прослужить не менее 20 лет.
  4. Легкость в эксплуатации. Больше не придется тушить огонь водой и метлой убирать пепел. В коптилке достаточно закрыть тягу и, не волнуясь, отправиться к застолью.

Кроме неоспоримых плюсов, коптильня имеет ряд недостатков. К основным минусам можно отнести:

Если баллон не окрасить термостойкой краской, то внешний вид станет неэстетичным, поскольку любая другая краска с наружной стороны корпуса попросту сгорит.
Большой расход топлива на копчение в зимний период. Металл обладает минимальной теплоемкостью, следовательно, все тепло быстро уходит. Но этот недостаток касается того, если продукты будут коптиться, а не жариться. Жаровня эффективно прогревает мясо в любую пору года.
Неопытность и невнимательность при изготовлении коптильни могут принести вред. В каждом баллоне остается взрывоопасный пар

По этой причине соблюдаются все меры предосторожности, например, нужно не создавать искры в процессе удаления горловины. Иначе последствия будут печальными.

Основное преимущество конструкции заключается в металле. Дело в том, что баллон предназначен для хранения газа, соответственно, для изготовления подбирается металл высокого качества. По технологии толщина стенок составляет 3 мм.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

  • Высота — 98 см.
  • Диаметр — 30 см.
  • Толщина стенок — 0,3 см.
  • Вес — 22 кг.

Разметка баллона

  1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

  2. От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
  3. От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.

  4. Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
  5. Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).

  6. Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.

Чертеж мангала из газового баллона с размерами

Выбор газового баллона

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

  • Сварочный аппарат;
  • Углошлифовальная машина (болгарка);
  • Защитные очки;
  • Перчатки;
  • Дверные петли металлические (3 или 4 штуки);
  • Заклёпки (один набор) и заклёпочный пистолет;
  • Молоток;
  • Отвёртка;
  • Зубило;
  • Разводной ключ;
  • Дрель и сверло по металлу диаметром 10–12 мм;
  • Металлическая труба для дымохода;
  • Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
  • Четыре квадрата для площадок под ножки — примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Как сделать новогоднюю игрушку — красивые и интересные идеи новогодних игрушек. Инструкция для начинающих по изготовлению своими руками + 100 фото
