Компрессор своими руками - лучший мастер-класс для начинающих с подробными схемами создания самодельного компрессора + 130 фото

Содержание

Пошаговая инструкция изготовления покрасочного компрессора из зиловского

Для создания прибора, нагнетающего воздух, используют компрессоры:

ЗИЛ 130;
ЗИЛ 157;
МАЗ;
КамАЗ;
ГАЗ;
МТЗ.

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям. Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Детская поделка из глины «Поросенок»

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен. Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.
И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

- Компрессор от бытового холодильника (условно бесплатно)
- Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
- Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

- Регулятор рабочего давления (редуктор)
- Манометр (при наличии редуктора = 2 шт)
- Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
- Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
- Реле давления (управляет работой компрессора)
- Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

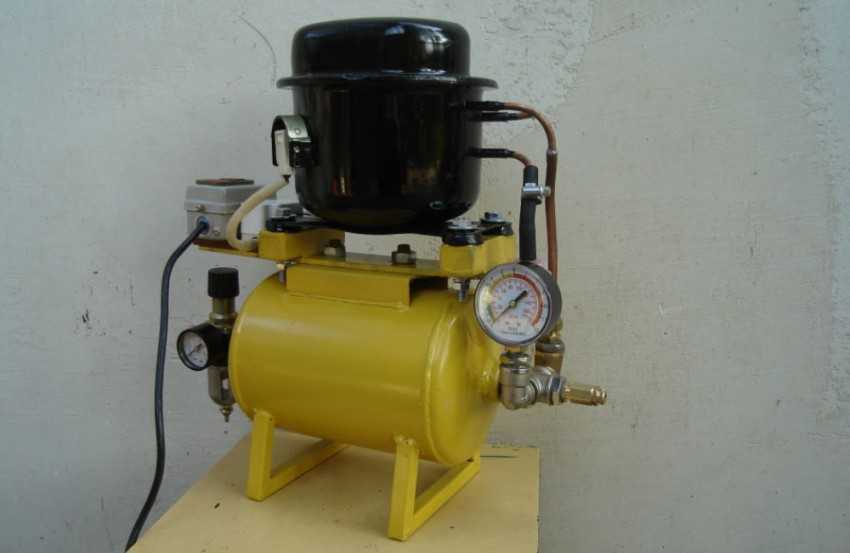

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

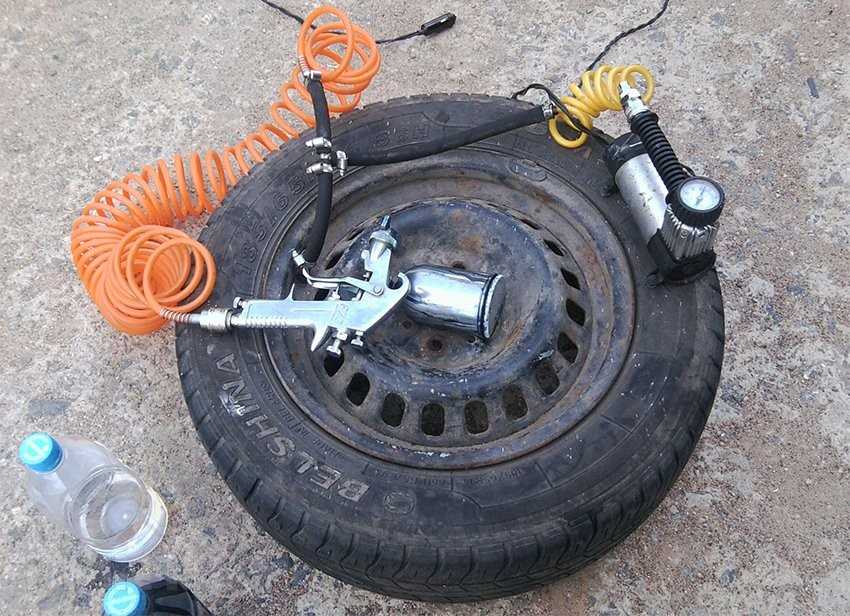

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Поэтапная сборка

Домашнему мастеру надлежит действовать в таком порядке:

отсоединяют фреонопроводы от компрессора холодильника и отвинчивают его. Очищают от пыли, ржавчины и с целью подготовки под покраску обрабатывают преобразователем коррозии;
меняют масло в компрессоре. Для этого вскрывают торчащую из корпуса запаянную трубку. Делают это так, чтобы внутрь не попадала стружка. Для этого трубку надпиливают по кругу мелкой ножовкой или надфилем, затем верхушку отламывают. Масло сливают в мерную емкость, чтобы узнать его объем. Далее вводят медицинским шприцем порцию нового масла в несколько большем объеме и закупоривают трубку винтом подходящего диаметра, обмотанным ФУМ-лентой;
определяют назначение трубок для подключения к фреонопроводу: подают на короткое время питание и смотрят, через какую из них воздух всасывается, а через какую — нагнетается. Трубки помечают.

Перед подачей питания компрессор следует сориентировать в пространстве так, как он стоял в холодильнике. Это связано с тем, что запуск его мотора осуществляется при помощи пускового реле: при подаче питания сердечник соленоида втягивается, затем после раскручивания двигателя падает под действием силы тяжести, размыкая контакты вспомогательной обмотки.

Если реле лежит на боку, сердечник, понятно, не выпадет и пусковая обмотка останется замкнутой. На крышке реле обычно имеется значок, помогающий определить верное положение. К нагнетательной трубке компрессора подсоединяют масловлагоуловитель. Он нужен потому, что компрессор холодильника в процессе работы выбрасывает мельчайшие капельки масла в нагнетательную линию.

прикручивают компрессор болтами к доске, не забывая о правильной ориентации в пространстве.
из горловины огнетушителя выкручивают запорно-пусковое устройство. Очищают емкость от ржавчины механическим и химическим (преобразователь коррозии) способами. Внутрь добавляют средство для удаления ржавчины, взбалтывают и затем сливают;
в горловину огнетушителя вкручивают обмотанный ФУМ-лентой переходник на резьбу в ¾ дюйма. ФУМ-ленту наматывают в 3-5 слоев;
на переходник навинчивают трубопроводную крестовину либо штуцер-«елочку», также уплотнив соединение ФУМ-лентой;
на доске рядом с прикрученным компрессором вырезают круглое углубление с таким же диаметром, как у огнетушителя. Из 3-х листов фанеры при помощи уголков собирают П-образную конструкцию — держатель для огнетушителя. По его диаметру в горизонтальном куске фанеры вырезают отверстие;
прикрутив держатель к доске над выемкой (также используются уголки), устанавливают в него огнетушитель;
к всасывающей трубке компрессора резиновым шлангом подсоединяют бензиновый фильтр. Давление на этой стороне низкое и фиксация хомутами не требуется. Достаточно, чтобы шланг плотно обтягивал патрубки фильтра и компрессора;
к выходному патрубку нагнетателя посредством маслостойкого шланга подсоединяют масловлагоуловитель.

Самодельный компрессор

На линии нагнетания создается высокое давление, потому все соединения фиксируют автомобильными хомутами (стягиваются винтом). К выходу масловлагоуловителя подсоединяют обратный клапан (направление воздуха указано стрелкой на корпусе).

Выходы обратного клапана и крестовины либо штуцера – «елочки», соединяют шлангом с одним из выходов крестовины или штуцера-«елочки», ввинченного в горловину огнетушителя-ресивера, соединяют шлангом.

В прочие патрубки крестовины вкручивают:

манометр;
РД;
вентиль.

Каждое резьбовое соединение уплотняют ФУМ-лентой, намотанной в 3-5 слоев.

Подключают электропитание:

нулевой провод от сети припаивают к одному из двух контактов РД;
2-й контакт РД соединяют проводом с контактом компрессора;
фазный провод припаивают ко 2-му контакту компрессора.

В завершение окрашивают компрессор.

В разрыв фазного проводника рекомендуется впаять тумблер — тогда не придется каждый раз выключать прибор из розетки.

Фото компрессоров своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Популярные статьи Изготовление индейского ловца сновидений

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Схема построения магистрали выглядит следующим образом:

компрессор;
ресивер, подключенный к его выходному патрубку;
реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
Редуктор формирует оптимальную параметрику выходного потока.
При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке

Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек

Важно, чтобы металлическая стружка не попала внутрь

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера

Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии

Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.
